富立大橋 上部工 工場製作

k01s

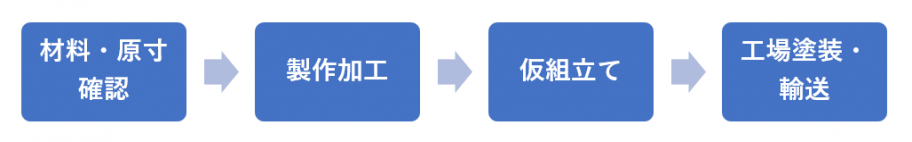

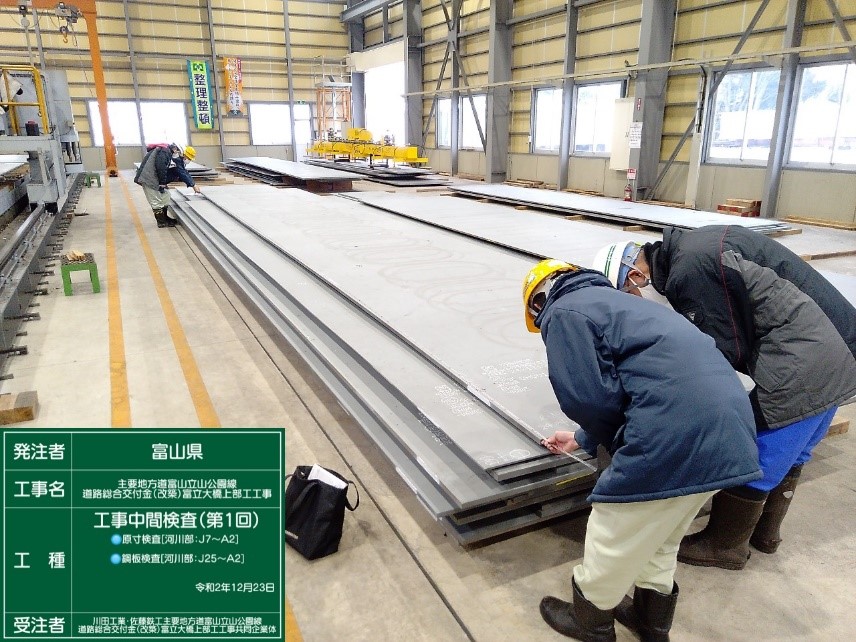

(1)材料・原寸確認

製作に先立ち、橋に使用する鋼材の確認や、作成した製作図の検査を実施します。

k02

k03

(2)製作加工

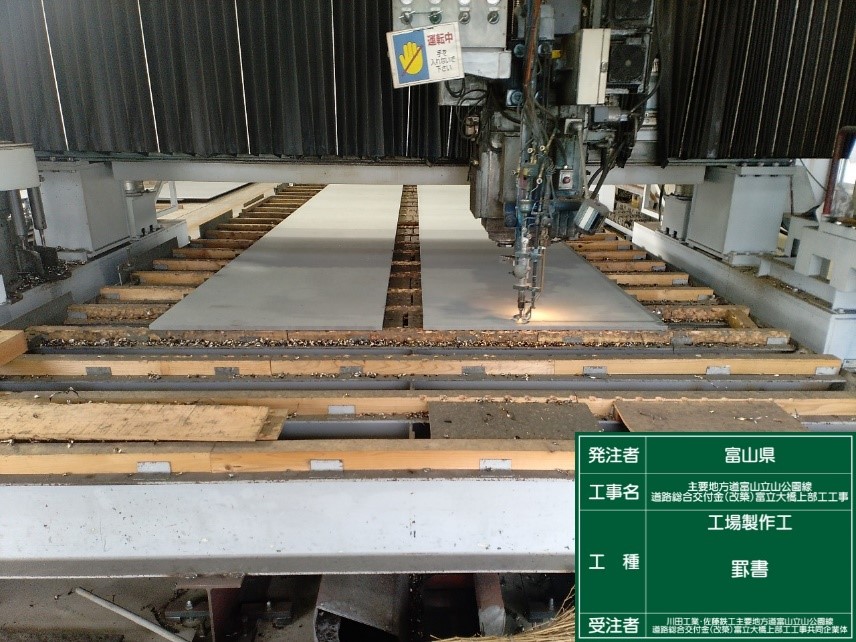

(2)-1.罫書き

鋼材に、切断や孔明け等の加工するための記(しるし)をつけていきます。

k04

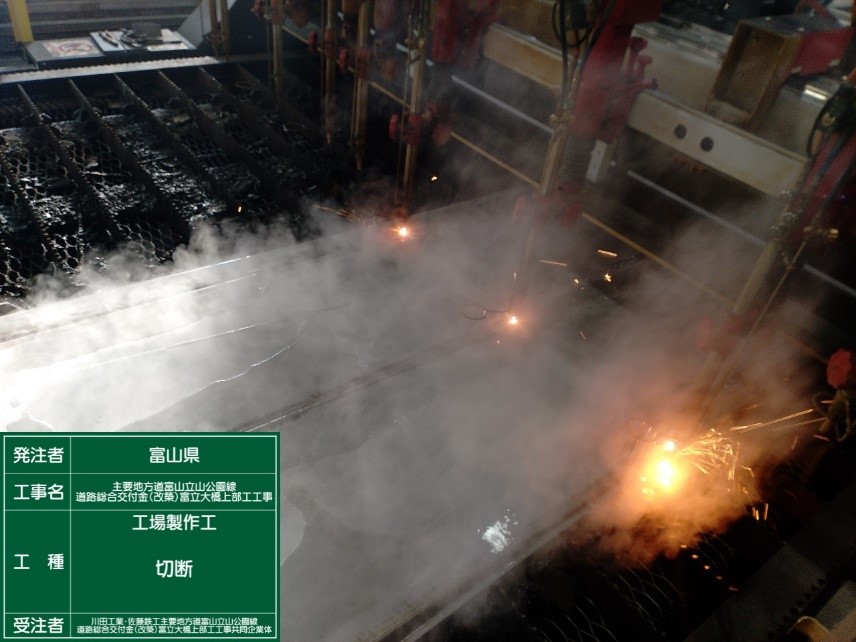

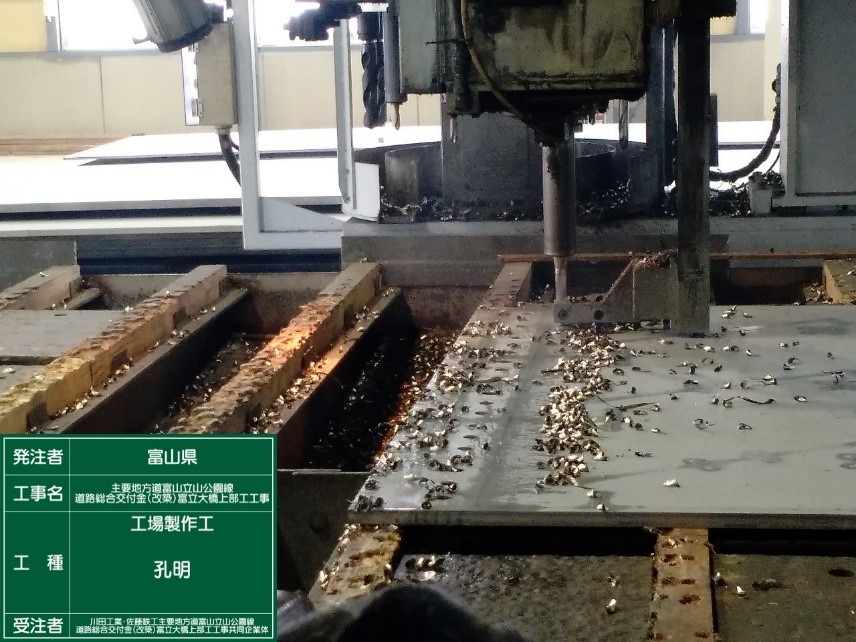

(2)-2.切断、孔明け

k05

k06

(2)-3.部材組立て、溶接

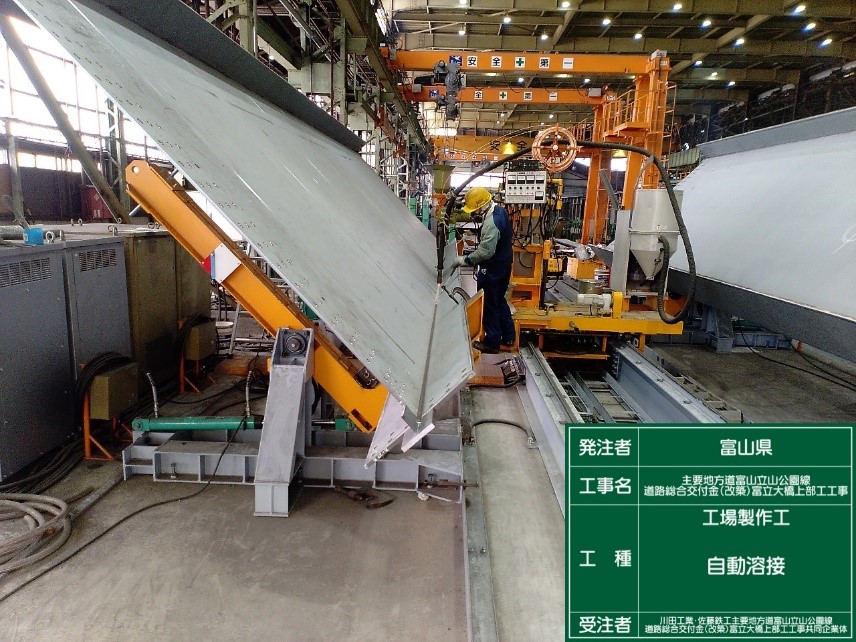

加工された鋼材を、溶接し組立てます。

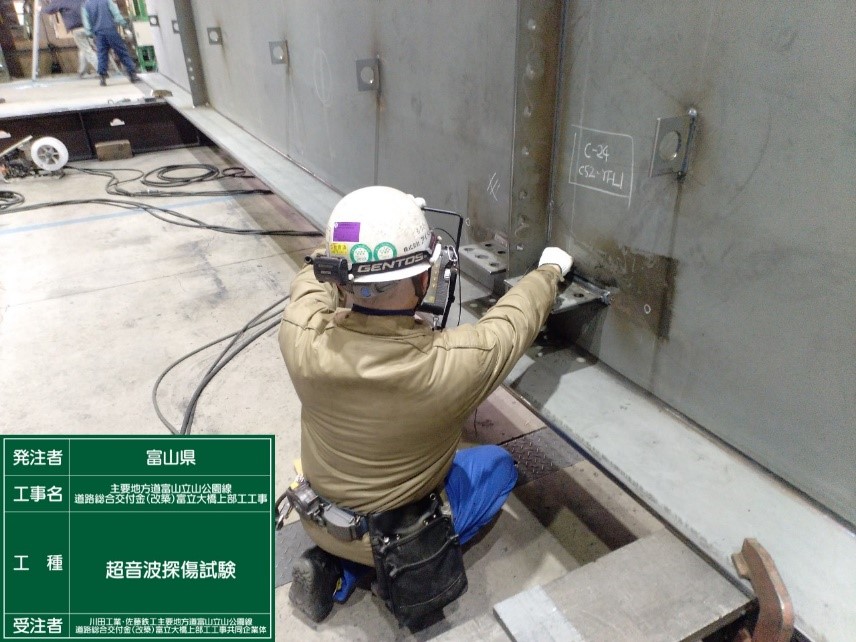

溶接は、超音波探傷試験等の厳重な品質確認を実施します。

k07



k09

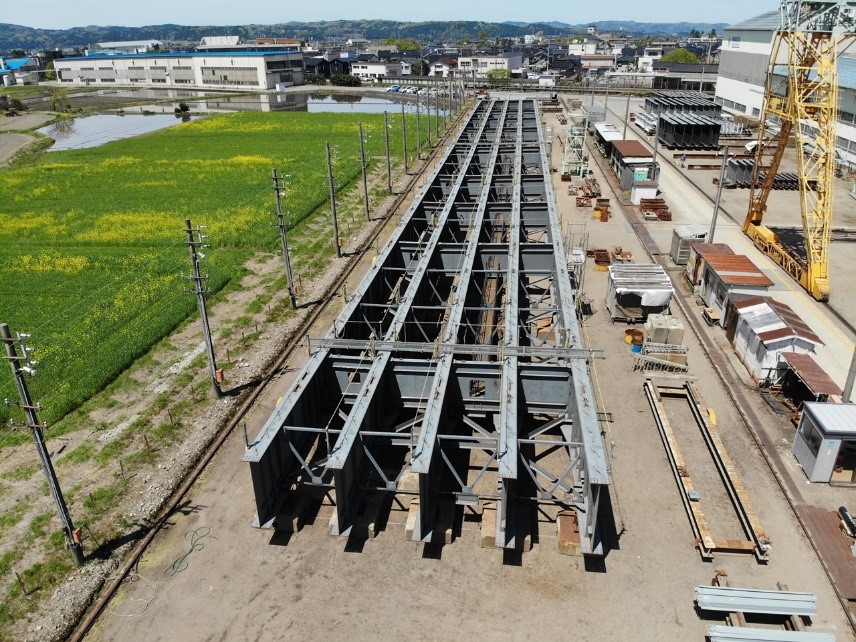

(3)仮組み立て

製作された部材が設計通りできているか(精度確認)、橋として問題がないかを、工場で仮組立てをして再度確認します。

確認後、分解して最終工程の塗装に進みます。



k11

k12

(4)工場塗装・輸送

鋼材の腐食を防ぎ保護するため、塗装をして仕上げます。

塗装の乾燥養生後、振動や衝撃で桁や塗装を傷つけないよう架設現場へ輸送します。

k13

k14

k15
